■品川用水・三田用水 普通水利組合沿革之圖(以下「沿革図」)
【参照】
三田用水研究: 【一部域外】「品川用水・三田用水 普通水利組合沿革之圖」の文字解読作業
東京都世田谷区教育委員会「世田谷の河川と用水」同委員会/S52・刊(以下「河川と用水」) p.63に、
〔元禄5(1692)年に行われた品川用水の〕拡張工事によつて、境村の取入口は内法2尺5寸四方、長さ5間に拡げられ、また途中の下仙川村横3尺高2尺5寸・粕谷村横4尺高3尺5寸・船橋村横4尺高2尺の3ケ所に悪水吐口が設けられたほか、鳥山村に官設の橋(長2間、横9尺)が架せられた。
- 「下仙川村」のそれ
・「明治初年『用水記録』」(「沿革史」p.120)記載の仕様
伏越底樋 長八間 内法横三尺八寸/竪貳尺用水掛ケ渡井 長二間、内法横四尺/竪四尺
なお、この築堤下部の牟礼用水の「伏越」部分は、明治15年4月に、長12間の「半眼鏡石積仕立」の伏樋に改修されている(品川町役場「品川町史・下」同S7・刊 p.861 )
は、25日の「視察記」(p.262)に
牟禮の耕地を見下ろすところ、水路は一段高く築造され下仙川の悪水吐伏樋が下を横断してゐる。
これより進めば歩許にして水路も道路も右折し、南下して千歳村に入る。
とあって、現代の地図では位置の特定は不可能だが(東八道路に埋没)、この昭和22年の空中写真
https://map.goo.ne.jp/map/latlon/E139.35.16.004N35.40.45.873/zoom/12/?data=showa-22
を見れば、残りの2か所を含む3か所の悪水吐の空中写真のうち、ここが一番明瞭で「ここでしかあり得ない」ことがわかる。
つまるところ、ここは、玉川上水の牟礼分水の下流域であり、2つの玉川上水の分水が、この場所で立体交差していることになる。
なお、「沿革図」に、その旨明記されているようなのではあるが、なぜここを、もっと東に位置していたと思われる下仙川村と呼んだのかは、まだわからない。
【追記】
によれば、元禄8(1695)年に北野村となったこの地は、もともとは、文字通り下仙川村出身者によって開拓された、いってみれば「下仙川村新田」といえる地域だったらしい。それが、寛文期(1661-1673)に「原仙川村」となったのだが、この時期は丁度、戸越用水さらには品川用水の開鑿つまりは「下仙川悪水吐口」が設けられた時期にあたり、当時は、この地はまだ下仙川村と呼ばれていたために、その後も、この名称が踏襲されたのだろう。
悪水吐から下流の川路は、現在三鷹市北野の中川遊歩道となっているらしい。

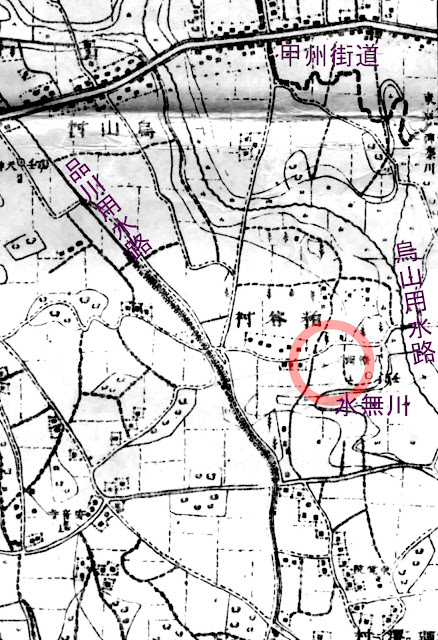

- 「粕谷村」のそれ
・「明治初年『用水記録』」(「沿革史」p.120)記載の仕様
石*悪水吐越樋長十間、内法横四尺/竪三尺六寸用水掛渡井長四間、内法横六尺/竪四尺五寸
*「沿革図」の注記によれば、天保7(1836)年に伏越樋が木造から石造になった。
は、26日の「視察記」(pp.262-263)を引くまでもなく、水無川の川路をアンダーパスさせた伏越であることはほぼ確実。https://map.goo.ne.jp/map/latlon/E139.36.38.140N35.39.31.614/zoom/12/?data=showa-22
田川最初近いと聞いた多摩川が、家から一里の余もある。玉川上水すら半里からある。好い水の流れに遠いのが、幾度も繰り返えさるゝ失望であった。つい其まゝに住むことになったが、流水があったらと思わぬことは無い。せめて掘抜井でも掘ろうかと思うが、経験ある人の言によると、此附近では曾て多額の費用をかけて掘った人があって、水は地面まで来るには来たが、如何しても噴ふき上らぬと云うのである。水の楽たのしみは、普通の井と、家内に居ては音は聞こえぬ附近の田川たがわで満足しなければならぬ。彼の家から五六丁はなれて品川堀がある。品川へ行く灌漑専用の堀川で、村の為には洗滌の用にしかならぬ。一昨々年の夏の出水に、村内で三間ばかり堤防が崩れ、堤つつみから西は一時首まで浸つかる程の湖水になり、村総出で防水工事をやった。曾て村の小児が溺死したこともあって、村の為にはあまり有り難くもない水である。品川堀の外には、彼が家の下なる谷を西から東へ流るゝ小さな田川と、八幡田圃を北から南東に流るゝ大小二筋の田川がある。彼の屋敷下の小さな谷を流るゝ小川[※1]は、何処から来るのか知らぬが、冬は大抵涸かれて了う。其かわり夏の出水には堤を越して畑に溢あふれる。其様な時には、村の子供が大喜悦で、キャッ/\騒いで泳いで居る。本当の畑水練である。農としては出水を憂うべきだが、遊び好きなる事に於て村の悪太郎等に劣るまじい彼は、畑を流るゝ濁水だくすいの音颯々として松風の如く心耳一爽の快を先ず感じて、尻しり高々とからげ、下駄ばきでざぶ/\渡って見たりして、其日限ぎりに水が落ちて了うのを毎に残念に思うのである。兎に角此気まぐれな小川でも、これあるが為に少しは田も出来る。堤の萱や葭よしは青々と茂って、殊更丈たけも高い。これあるが為に、夏は螢の根拠地ともなる。朝から晩までべちゃくちゃ囀さえずる葭原雀の隠れ家がにもなる。五月雨の夜にコト/\叩たたく水鶏の宿にもなる。八幡田圃を流るゝ田川の大きな方を、此辺では大川と云う[※2]。一間幅しかない大川で、玉川浄水を分った灌漑用水である。此水あるが為に、千歳村から世田ヶ谷かけて、何百町の田が出来る。九十一歳になる彼の父は、若い頃は村吏県官として農政には深い趣味と経験を有って居る。其子の家に滞留中此田川の畔を歩いて、熟々と水を眺め、喟然として「仁水だ喃あ」と嘆じた。趣味を先ず第一に見る其子の為にも不仁の水とは云われない。此水あるが為に田圃がある。春は紫雲英の花氈を敷く。淋しい村を賑わして蛙が鳴く。朝露白い青田の涼しさも、黄なる日の光を震わして蝗飛ぶ秋の田の豊けさに伴うさま/″\の趣も、此水の賜ものである。こゝにこの水流るゝがために、水を好む野茨も心地よく其の涯に茂って、麦が熟れる頃は枝も撓に芳しい白い花を被る。薄紫の嫁菜の花や、薄紅の犬蓼や、いろ/\の秋の草花も美しい。鮒や鰌を子供が捕る。水底に影を曳て、メダカが游ぐ。ドブンと音して蛙が飛び込む。稀にはしなやかな小さな十六盤橋を見せて、二尺五寸の蛇が渡る。田に入るとて水を堰く頃は、高八寸のナイヤガラが出来て、蛙の声にまぎらわしい音を立てる。玉川に行くかわりに子供はこゝで浴びる。「蘆の芽や田に入る水も隅田川」然だ。彼の村を流るゝ田川も、やはり玉川、玉川の孫であった。祖父様の玉川の水が出る頃は、この孫川の水も灰がゝった乳色になるのである。乞食は時々こゝに浴びる。去年の夏は照てりがつゞいたので、村居六年はじめて雨乞を見た。八幡に打寄って村の男衆が、神酒をあげ、「六根清浄ろっこんしょうじょう………………懺悔〻〻」と叫んだあとで若い者が褌一つになって此二間幅の大川に飛び込み、肩から水を浴びて「六根清浄」……何とかして「さんげ〻〻」と口々に叫んだ。其声は舜旻天に号泣する声の如くいじらしく耳に響いた。霜の朝など八幡から眺めると、小川の上ばかり水蒸気がほうっと白く騰たって、水の行衛が田圃はるかに指さゝれる。筧の水音を枕に聞く山家の住居。山雨常に来るかと疑う渓声の裡。平時は汪々として声なく音なく、一たび怒る時万雷の崩るゝ如き大河の畔。裏に鳧を飼い門に舟を繋ぐ江湖の住居。色と動と音と千変万化の無尽蔵たる海洋の辺ほとり。野に饜た彼には、此等のものが時々幻の如く立現われる。然しながら仮かりにサハラ、ゴビの一切水に縁遠い境に住まねばならぬとなったら如何どうであろう。また竈に蛭這い蛇寝床に潜もぐる水国卑湿の地に住まねばならぬとなったら如何であろう。中庸は平凡である。然し平凡には平凡の意味があり強味がある。田川の水よ。儞に筧の水の幽韻はない。雪氷を融かした山川の清冽は無い。瀑布の咆哮は無い。大河の溶々は無い。大海の汪洋は無い。儞は謙遜な農家の友である。高慢な心の角を折り、騒がしい気の遽しさを抑おさえて、心静に。儞の声低く語る教訓を聴かねばならぬ。
[※1] 水無川
[※2] 烏山用水
【参照】
日本旅行協会「実地踏査記」同協会/S13・刊
pp.60-
「みみずのたはごと」の粕谷
https://dl.ndl.go.jp/ja/pid/1023459/1/38
- 「船橋村」のそれ
・「明治初年『用水記録』」(「沿革史」p.120)記載の仕様
用水渡井長四間、内法竪四尺五寸/横六尺石渡井下夕伏樋横長八間、内法竪貳尺/横貳尺五寸
については、「沿革史」中に、位置、仕様について、以下のような比較的詳細な江戸時代のデータもある。
「沿革史」(p.45)一、武州荏原郡世田ケ谷領舶橋村地内壹ヶ所用水渡井 長拾間・高四尺五寸・横六尺悪水吐伏越樋 長八間・高貳尺・横貳尺五寸(文久二〔1862〕年書付)船橋村悪水路伏樋は天保十三〔1842〕年*より石樋とした
(参照:品川町役場「品川町史・中」同S7・刊 p.455 )
*「沿革図」の注記にある。
26日の「視察記」(p. 263)
程なく船橋に出ると、水路は府道をくゞつて今度は右側になり、二丈あまりの高い築土手と變る。南西の方から来って東北に走る一直線の玉川水道埋設路は、はるか用水路下を通ってゐる。その數十間先に悪水吐伏樋がある*。舊船橋村地内に當るが、今は此の附近から東京市世田ケ谷區に入る。
この記述を素直に読むと …
こうなりそうである。
*google map で計測すると、20.5m、つまり11間2尺ほどの距離だった。
なお、青線の北東の旧千歳村(大字船橋を含む)は、昭和11年10月1日、砧村と同時に行われた東京市への併合に際し、世田谷区の領域に加わった。
上図の等高線や南西方向の水田のある谷地から推して、この北方の畑地からの排水が、品川用水の高さ「二丈」(≒6m)の土手で阻害されるので、悪水吐が必要になったと思われる。
【追記】ここ
https://map.goo.ne.jp/map/latlon/E139.37.17.581N35.38.42.815/zoom/12/?data=showa-22
ではなかろうか
地図で示されている南西方向の谷地には、周囲と違って樹木が茂っており、ここに水路があるらしいことがわかる。
昭和38年の空中写真でも、水路のような線が写っているし、住居表示でも、この線が世田谷区桜丘5丁目の50番と51番の境界になっており、道路がある様子かないので、(google map の空中写真でみると、用水路の南北とも水路(跡)が残っている)ブルーマップでみても、依然として水路(青線/青道)の扱いのようである。
【追記】2023/02/04
【付記】今日、現地を巡検してきた
これら3か所の「悪水吐口」。「悪水」といっても、あくまで、その上流部にとって用水として灌漑利用した後の「不要」な水だっただけで、その下流部では「用水」として利用されていたらしいことは、船橋村の「吐口」のある谷地の下流に「水田」記号があることから、主に下流部の灌漑のために設けられたと思われるそれが典型だが、
要するに、 「悪水吐口」といっても、機能の面では「排水路」程度に観念しておいた方がよいかも知れない。
ただし、下仙川悪水吐口については、前記のとおり牟礼分水の下流部であるところ
渡部一二「武蔵野の水路」東海大学出版会/2004・刊 p.163 には
●本〔牟礼〕分水路は1745年出願して許可され、当時の牟礼村地先より取水されており、水口は当時8寸(約24cm)四方であったが後に5寸四方と訂正された。延長2.2Km、忍組知行所の管轄下で牟礼村だけの用水であったという。
とあり、ここは、正真正銘の「悪水吐」といってもよいかもしれない。
しかし、
- 「烏山村」の官設の橋
については、まだよくわからない。
「沿革図」によれば、下仙川村の悪水吐口と、粕谷村の悪水吐口との間にある烏山村内に描かれている橋は、1か所しかない。
この区間内に橋が1か所しかないのならば、それは最も主要な甲州道中(街道)の橋と考えるほかない。
しかし、主要街道のための、この橋は、当然、この元禄期の、品川用水の「拡張」前から存在していたと思われる。
この元禄期の水路の拡幅工事は御普請つまり官費で行われたといわれ、他にも架けられた橋はあったはずなのに、その中で、なぜこの橋だけが特記されたのかの理由がわからないのであるが、
前掲「河川と用水」のp.61によれば、寛文9(1669)年の、当初の開鑿時に
「鳥山地内*甲州街道を横切る橋1ケ 所,脇道の橋4ケ所は用水請負人側で架け」た
とされているので、あるいは、この5ケ所中、脇道の橋4ケ所の架設は品川領側の負担(自普請)となり、甲州道中の橋1ケ所だけが官費負担(御普請)となった、との意味なのかもしれない。
*後の千歳村の範囲と思われる
品川区史 続資料編(一)に「それらしい」記録があった
解読は終わっていないが、この記録だとすると、これは元禄11年に、組合側が差し入れた、上記の悪水吐3か所とこの橋の工事費用が、「御入用」つまり幕府から支給されたことの受書というか確認書のようである(したがって、これら以外の工事費については、言及されていない)。
■大井の懸渡井|掛渡井|築渡井
小坂克信「武蔵野台地南部の水利用の歴史」玉川上水と分水の会/2006年・刊 p.63 |
一、大井村壹手普請所(奮御普請所)荏原郡上蛙窪村地内養水掛渡渡井長八間、内法竪三尺横三尺
●「沿革図」には
「内法―横(幅)1 尺 5 寸(0.45m)、高さ(深さ) 1 尺(0.3m)」
とあるともされている。
渡部一二ほか「品川用水における水利施設(品川区内)遺構の残存状況調査」2017
<https://foundation.tokyu.co.jp/environment/wp-content/uploads/2018/04/G232.pdf>
p.95
しかし、冒頭の品川歴史館・蔵の同図では(渉猟したわけではないが、他の記録では)、幅の末尾の「五寸」の部分が見当たらない。
本流は略々南へ一直線に進み、品川内堀分水口や西源氏橋の上蛇窪分水口を過ぎると、道も水路もだら/”\と下って行手に立會川の谷が見え、下水は急流の如く流れてゐる。水清き用水時代には定めて美事であったことであらう。見はるかす南側は工場と其の従業員の住宅で、所謂低地住宅地帶を形づくってゐる。立會川の上を用水路は、鐵筋混擬土の高架によって跨ぎ、對岸の大井村用水路に接續してゐる。いつ頃からか中央部を破壊して穴が明けられ、そこから水路の廃水は滔々の響を立てゝ立會川の中に落下してゐる。江戸時代から大正頃まで築渡井或は掛渡井と呼ばれてゐるのは此處を指し、水利組合規約第三條第三項に「上蛇窪地内築渡井」と記してあるのもこれである。古圖には趣のある懸樋が描かれてゐる。品川用水の本流は比の築渡井を以て終端とし、これより下流はすべて大井内堀の關輿するところとなってゐる。大井内堀の水路はこれより左近山の麓を縫ひ、全村に枝流を派出してゐるのである。
と、ある。
https://map.goo.ne.jp/map/latlon/E139.43.2.680N35.35.54.221/zoom/12/?data=showa-22
水路橋の中央西側に穴が開いているように見える。
また、下の立会川に映る影をみると、この時点では、後述のアーチ型の橋から直線的な橋桁のコンクリート橋に架け替え済であることがわかる。
● 品川区報「しながわ」平成26年12月1日(通巻1938)号 p.1
品川タイムトラベルNo.22「品川用水」最下部の図に
大井村用水掛渡井
当時品川用水は立会川に架けられたアーチ型の石造りの橋の上を流れ、立
会川を渡っていた
とあり、また、
品川区教育委員会事務局生涯学習部社会教育課・編「品川用水『溜池から用水へ』」品川区教育委員会/H06・刊 のp.61にも同様の記述はあるものの、これも2次資料に過ぎず
1次資料は不明。
ようやく、今回の品川歴史館の「品川用水展」で無償配布されているプチ図録の記載で一次資料が
東京都公文書館蔵「武蔵国荏原郡大井村持同郡上蛇久保村地内字左近山築渡井模様替修繕之略図」 (『回議録・第1類・水道、堤防、河岸、 川浚、桟橋、橋梁』所収)【公開件名】平林九兵衛用水築渡井修繕模様替願 【収録先の名称】回議録・第1類・水道、堤防、河岸、川浚、桟橋・橋梁 〈土木課〉明治14年1~3月 【収録先の請求番号】611.D5.04 【綴込番号】169 【資料種別】公文書_件名_府市 【作成主務課1】土木課 【文書年度(和暦)】明治14年~明治14年 【文書年度(西暦)】1881年~1881年 【起案年月日(和暦)】明治14年99月99日 【起案年月日(西暦)】1881年99月99日 【記述レベル】item 【収録先簿冊の資料ID】000123186 【公開区分】公開 |
ただ、上野毛にあったころは、通りすがりに立ち寄れたのだが、西国分寺に移ってからは
目黒区「あの日この顔」同区/S57・刊 p.27 |
加藤一郎「郷土渋谷の百年百話」渋谷郷土研究会/S42 より 上の写真の裏側の西(中目黒)側からの写真と思われる |
帝国陸軍参謀本部陸地測量部「震災地応急測図原図」「三田」
右端の重機の上方奥に、トンネルの上端が見える
■武蔵野市境3丁目の品川用水路に設置された?水車
